Pelajaran 5

Indeks & Peringkat Kinerja Kontrol Kebisingan

Dalam akustik gedung, ada banyak strategi pengendalian kebisingan untuk mengurangi tingkat kebisingan latar belakang ke kriteria kebisingan yang ditargetkan (NC) atau dBA–unit untuk keseluruhan tingkat tekanan suara setara berbobot A. Karena tindakan pengendalian kebisingan bervariasi dalam berbagai aspek, satu pelajaran jelas tidak cukup untuk membicarakan topik ini saja.

Tapi jangan khawatir, dalam pelajaran ini Anda akan mempelajari prinsip-prinsip dasar tentang pengendalian kebisingan. Kami akan membahas indeks dan peringkat kinerja kontrol kebisingan. Dari sini, kami berharap Anda mendapatkan ide tentang bagaimana memilih strategi pengendalian kebisingan yang tepat.

Kehilangan Transmisi Suara (TL)

Performa insulasi kebisingan udara dari partisi vertikal antara dua ruangan dalam sebuah bangunan didefinisikan sebagai perbedaan antara tingkat tekanan suara di ruang sumber dan penerima, dan ini disebut kehilangan transmisi suara (TL).

TL diukur di laboratorium menurut ASTM E90. Jika Anda membaca lembar data spesifikasi bahan bangunan apa pun, Anda akan melihat grafik atau tabel yang mencakup 16 nilai TL terukur yang berbeda yang membentang pada 16 frekuensi standar dari 125 Hz hingga 4.000 dalam dB, menurut ASTM E413.

Sekarang, mari kita ambil contoh sederhana pengukuran suara di laboratorium pada satu frekuensi. Asumsikan, di ruang sumber, Anda menghasilkan suara 100 dB pada 250 Hz. Kemudian, ukur suara ini di ruang penerima yang bersebelahan dengan ruang sumber. Katakanlah pengukur tingkat tekanan suara Anda menunjukkan 65 dB. Di sini, kita dapat menyimpulkan bahwa kehilangan transmisi suara dari partisi vertikal antara dua ruangan tersebut adalah 100 dB – 65 dB = 25 dB pada 250 Hz.

Kelas Transmisi Suara (STC)

Biasanya, ketika melihat spesifikasi bahan isolasi suara, Anda juga menemukan angka lain, yaitu nilai STC. Pertanyaan selanjutnya adalah, berapa nilai STC?

Kelas transmisi suara (STC) adalah peringkat nomor tunggal untuk mewakili kinerja isolasi transmisi suara udara dari partisi vertikal antara dua kamar. Nilai ini diperoleh dari kehilangan transmisi suara yang diukur di laboratorium pada frekuensi yang berbeda, seperti yang telah kami sebutkan pada contoh sebelumnya.

Meskipun kita tidak akan berbicara tentang bagaimana kita dapat memperoleh nilai STC. Ada baiknya untuk mengetahui bahwa nilai STC tunggal mewakili kurva unik yang dapat digunakan sebagai referensi untuk menilai kinerja partisi ruangan. Di bawah ini adalah contoh grafik STC dengan perbandingan dari hasil pengukuran.

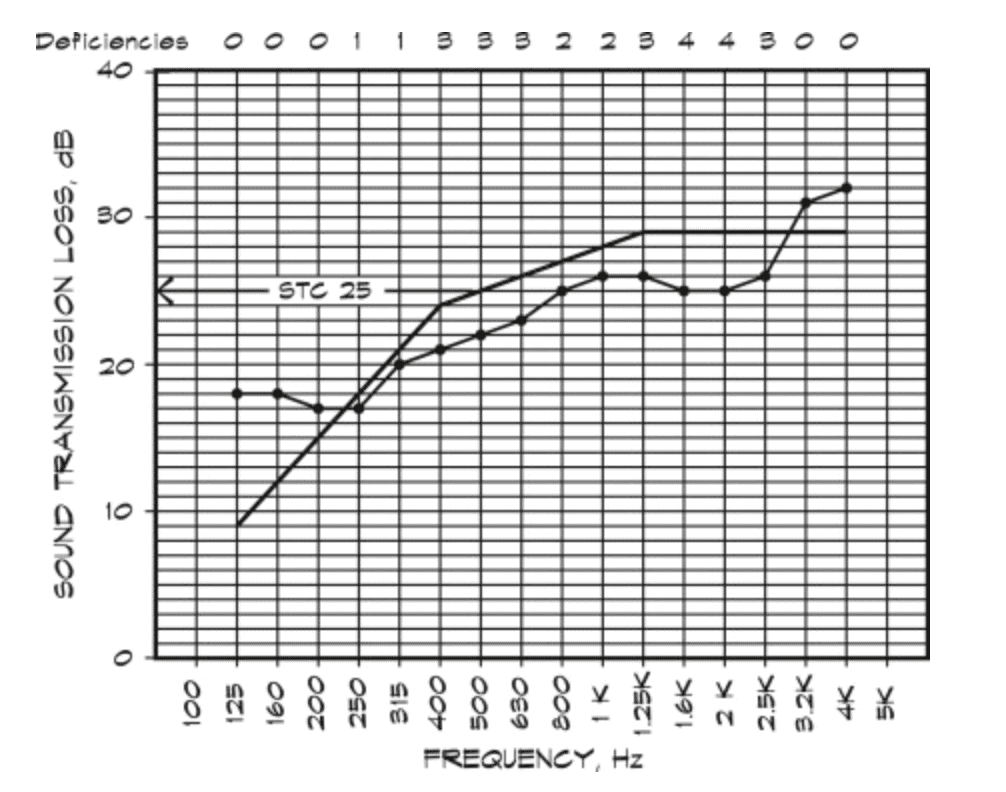

Gambar 1. Grafik STC-25 (Struktur Kain dalam Arsitektur)

Masalah dengan STC adalah hanya mempertimbangkan rentang frekuensi suara ucapan manusia, yaitu antara 125 Hz hingga 4.000 Hz. Tetapi jika Anda bekerja dengan frekuensi rendah, Anda harus bekerja lebih keras untuk membuat prediksi.

Setelah konstruksi, STC dari partisi vertikal yang dipasang akan diukur, dan hasilnya dikenal sebagai kelas transmisi lapangan (FSTC). Dalam kebanyakan kasus, nilai FSTC biasanya lebih rendah dibandingkan dengan nilai STC yang diprediksi yang diukur di laboratorium karena tidak ada suara karena ketidaksempurnaan konstruksi.

Kelas Transmisi Luar-Dalam Ruangan (OITC)

Peringkat OITC dibuat untuk memberikan peringkat nomor tunggal untuk fasad (dinding eksterior) dan elemen fasad (jendela dan pintu) yang terkena kebisingan udara luar seperti kebisingan lalu lintas, kebisingan pesawat, dan kebisingan kereta api. Kebisingan udara luar cenderung berada pada frekuensi yang lebih rendah daripada kebisingan udara interior (seperti suara manusia). Ini berarti bahwa peringkat OITC dikuratori untuk memasukkan suara frekuensi rendah dalam perhitungannya. Semakin tinggi nilai OITC, semakin baik kinerja insulasi suara fasad atau elemen bangunan.

Nilai OITC dihitung pada rentang frekuensi 80 hingga 4.000 Hz pada setiap frekuensi sepertiga pita oktaf. Standar OITC ini dapat dilihat pada Klasifikasi Standar ASTM E1332-90 untuk Penentuan Kelas Transmisi Outdoor-Indoor.

Secara umum, sistem peringkat STC masih merupakan metode peringkat yang lebih disukai ketika membandingkan kemampuan kedap suara produk. Namun, jika suara berfrekuensi rendah seperti musik bass tetangga atau kebisingan dari pesawat terbang rendah menyebabkan gangguan paling banyak di rumah atau kantor Anda, Anda harus mempertimbangkan peringkat OITC untuk penghalang interior atau eksterior apa pun.

Tabel berikut menunjukkan konstruksi kaca isolasi yang memenuhi peringkat tingkat suara tertentu. Data berasal dari laporan pengujian dan informasi yang dipublikasikan.

Tabel 1. Nilai STC dan OITC untuk beberapa konstruksi kaca

Sekarang, bagaimana dengan suara di udara yang Anda dengar dari langkah kaki? Kita perlu tahu apa yang menyebabkan kebisingan di tempat pertama. Kebisingan dari langkah kaki memang merupakan kebisingan di udara, tetapi yang menyebabkannya adalah kebisingan yang disebabkan oleh struktur. Karena itu, untuk mendapatkan hasil yang memuaskan, strategi pengendalian kebisingan harus fokus pada kebisingan yang ditanggung oleh struktur. Di bawah ini, Anda akan mempelajari indeks dan peringkat yang biasanya digunakan untuk mengurangi tingkat kebisingan yang ditanggung oleh struktur.

Kerugian Isolasi Dampak & Kelas Isolasi Dampak (IIC)

Kerugian isolasi dampak adalah indeks yang mengukur kerugian antara dua kamar yang dipisahkan oleh rakitan lantai-langit-langit karena dampak pada permukaan lantai di ruang atas. Beberapa contoh kebisingan benturan di sini adalah langkah kaki sepatu hak tinggi dan material padat yang jatuh ke lantai.

Seberapa baik insulasi suara benturan dalam rakitan ini bekerja ditentukan oleh apa yang disebut ASTM sebagai kelas insulasi benturan (IIC) (ASTM E989).

Angka IIC diperoleh dari nilai redaman suara yang diuji pada 16 frekuensi standar dari 100 hingga 3.150 Hz. Semakin besar nomor IIC, semakin baik kinerja rakitan lantai-langit-langit dalam mencegah transmisi kebisingan benturan.

Faktor Peredam

Faktor redaman adalah indeks pengukuran lain yang berguna dalam mengatasi kebisingan yang ditanggung struktur alias getaran pada benda padat. Faktor kerugian redaman – sering disingkat sebagai faktor kerugian – biasanya digunakan dalam pengujian material untuk mengukur kinerja redaman.

Faktor kerugian didefinisikan sebagai rasio antara energi yang hilang per radian dan energi yang terkait dengan getaran. Dari definisi ini, Anda mendapatkan gagasan bahwa semakin tinggi energi yang dihamburkan oleh material dalam getaran yang diinginkan, semakin tinggi faktor kerugiannya. Kesimpulannya, semakin tinggi faktor kerugian suatu material, semakin tinggi kinerja redamannya.

Faktor kerugian tergantung pada banyak parameter; dua di antaranya adalah frekuensi getaran dan suhu. Tabel di bawah ini menggambarkan nilai faktor kerugian untuk bahan tipikal di sekitar suhu kamar.

Tabel 2. Faktor Peredam untuk berbagai material di sekitar suhu kamar (Das et al., Bio-nanokomposit elastomer yang direkayasa dari minyak biji rami/organoclay yang disesuaikan untuk peredam getaran)
